杭州愛宏 AWA6128FD分頻器測試儀
產品名稱：杭州愛宏 AWA6128FD分頻器測試儀
產品描述：AWA6128FD型分頻器測試儀可以同時測量三分頻的高通（高頻）、帶通（中頻）、低通（低頻）的靈敏度曲線。也可以同時測量二分頻的高通、低通的靈敏度曲線。每個通道靈敏度曲線均可以單獨設置合格框，軟件根據每個通道的靈敏度曲線合格框給出判定結果........
產品介紹
概述：
在音響學中，分頻就是把輸入法人音頻信號分成兩個或幾個頻段，分別傳輸到工作在不同頻率范圍的負載上，最終由揚聲器發出聲音來，以達到聲源重放之目的。由此而實現分頻任務的電路或裝置，就稱為分頻器。
就分頻器的位置設放而言，分成功率分頻和前級分頻。功率分頻，分頻器在功放之后，通過高通、帶通、低通濾波器，把高、中、低信號，分別傳輸到相應的揚聲器中去。前級分頻，在主功放以前任何一級，借助高通、帶通、低通濾波器分頻，把分好的各頻段的信號電壓分別送入相應的功放，直接由功放驅動各自的揚聲器。以頻道個數來分，常用的有二分頻和三分頻。二分頻電路一般由高通和低通濾波器組成；而三分頻則中間還有帶通濾波器。
AWA6128FD型分頻器測試儀可以同時測量三分頻的高通（高頻）、帶通（中頻）、低通（低頻）的靈敏度曲線。也可以同時測量二分頻的高通、低通的靈敏度曲線。每個通道靈敏度曲線均可以單獨設置合格框，軟件根據每個通道的靈敏度曲線合格框給出判定結果。儀器特點：全中文的Windows 界面，操作性更強，充分降低初期成本的投入和維護費用，具有高效、強大的分析和處理能力。能快速地完成耳機揚聲器等電聲產品的測試，是基于生產線和質量控制（QC）、操
作簡易的要求而開發的測試系統。它將功率放大模塊，聲音測量模塊集成在一臺主機里，免去了用戶連線的煩惱。

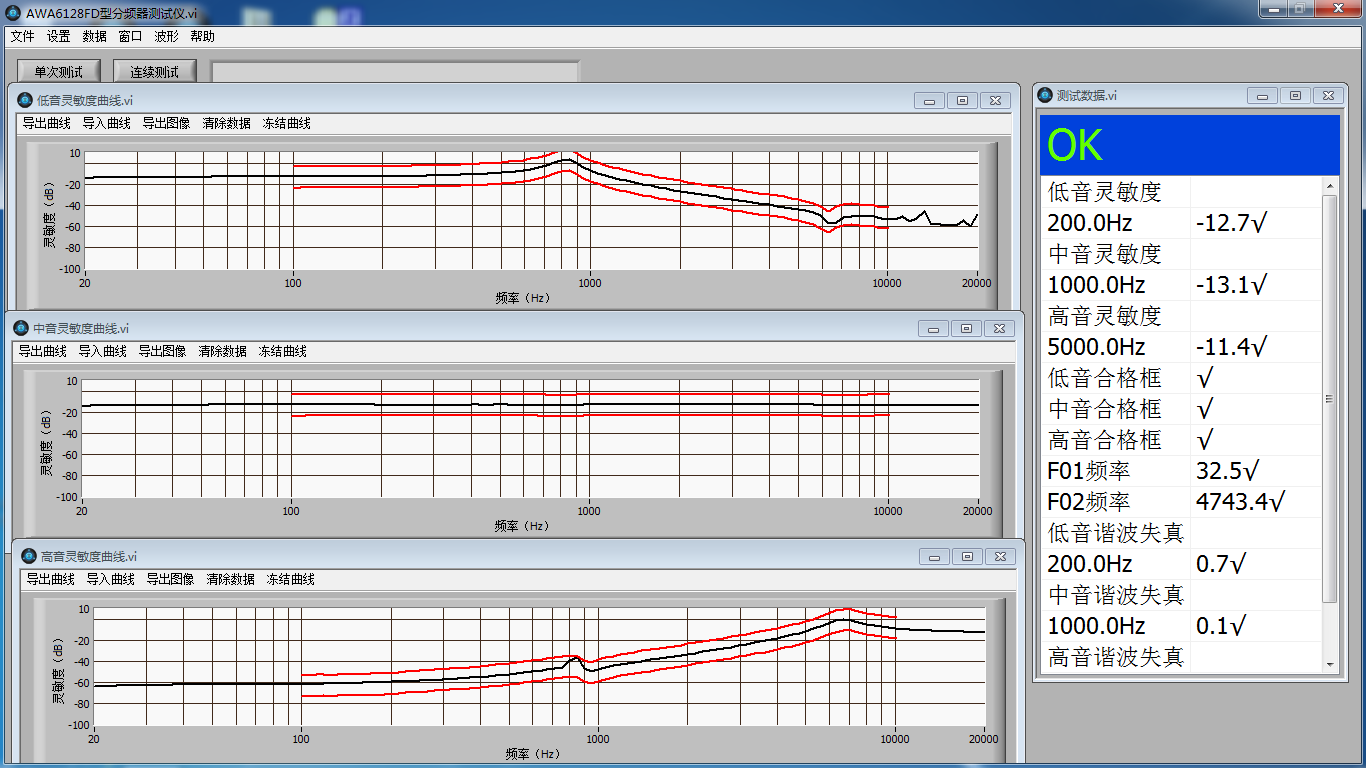

測試界面
基本工作性能指標：
1、輸入信號測量：頻率范圍：20 Hz～20 kHz
幅度范圍：-65 dBV～+10 dBV
2、輸出信號大小：頻率范圍：20 Hz～20 kHz
幅度范圍：0 V～10 V(RMS)
3、輸入信號測量通道數：3
4、掃頻方式：1/3 OCT、1/6 OCT、1/12 OCT、1/24 OCT
5、掃頻時間：1.23 s（20 Hz～20 kHz、1/12 OCT）
6、本機噪聲：<-70 dBV（Z 計權）
7、掃頻觸發方式：鍵盤或腳踏開關
8、工作電源：220 V/50 Hz 交流市電
9、工作條件：環境溫度：0 ℃～40 ℃
相對濕度：20 %～90 %
大氣壓：86 kPa～106 kPa
10、尺寸：440 mm×325 mm×151 mm（W×D×H）
11、重量：5kg
系統測試原理：
AWA6128FD 型分頻器測試儀輸出掃頻正弦波電信號到分頻器的輸入端，同時儀器的三個輸入端分別測量分頻器的高頻輸出端、中頻輸出端、
低頻輸出端的電壓值，得出高頻、帶頻、低頻的靈敏度曲線
