一、 概述

設備在運轉過程中，必然產生振動、噪聲，噪聲、振動的特征間接反應了設備的運轉狀態。傳統的測量儀器測量設備的噪聲、振動總值，從總量級上控制設備的振動、噪聲不超標；許多異常件可能總值不超標，但存在異響或特殊的故障信號，頻譜分析及各種特征提取方法越來越多的用到產品檢測上。

隨著自動化流水線的發展需要，自動檢測越來越引起人們的重視，成為保證產品質量、提升效率、提升市場競爭力的重要手段。



本方案在對樣品及樣例錄音的分析前提下，給出噪聲、振動的頻譜分析、并給出第三方軟件的通信接口，實現產品的自動判斷。并可根據需要，后續方便的添加新的測量通道或分析軟件。



二、 方案特點

? 噪聲、振動多通道測量支持。后續可擴展加入壓力、電流等不同物理量傳感器測量



? 窄帶頻譜分析、三維色譜分析、錄音后分析、在線檢測等多功能支持。



? 豐富的后端分析軟件，功能擴展簡單



? 全中文操作界面



? 完全自主知識產權，升級、維護方便

三、 儀器配置清單



四、 參數介紹

1、主機

主機是一款利用計算機多媒體技術開發的信號分析儀器。多通道間嚴格同步，高精度采樣，可用在噪聲、振動等模擬信號的采集、頻譜分析及相關應用中。分析儀分信號發生器和信號采集器兩部分，發生器獨立兩通道，采集器獨立通道。采用網口進行數據通信，使用方便。









1.1采集部分主要技術指標

1、 輸入通道：2~6個

2、 輸入信號類型：電壓或ICP

3、 AD位數：24位

4、 動態范圍：大于110dB

5、 頻率范圍：0.1Hz～80kHz（1kHz為基準，誤差小于0.1dB）

6、  測量范圍：電壓10μV-10V(rms)

噪聲18 dB(A)～140dB(A)(配50mV靈敏度的傳聲器)

       振動0.03m/s2～10000m/s2(配1mV/(m/s2)加速度傳感器)

當傳感器靈敏度變化時，測量范圍將隨之不同。

7、 采樣頻率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz                                                                                                  可選（192k采樣最大支持8通道同步）

8、 輸入阻抗：>600kΩ||<200pF

9、 單獨轉速輸入通道



1.2 發生部分主要指標

1、 輸出通道：2個

2、采樣頻率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可選

（可設置單通道輸出，采樣率可支持131072和192k采樣）

3、 頻率范圍：10Hz~40kHz（1kHz為基準，誤差小于1dB）

4、 最大輸出幅度：10V（rms）

5、 諧波失真：<0.1% @8V

6、 輸出波形：正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波、用戶自定義信號等



2、預極化測試電容傳聲器

1．尺寸：1/2’’

2．頻率范圍：10Hz~20kHz

3．靈敏度：約為50mV/Pa

4．動態范圍：16～140dB

5．頻響特性：自由場

6．溫度系數(dB/℃)：0.01

3、前置放大器

1. 類型：ICP型

2. 頻率范圍：10Hz~100kHz

3. 輸入阻抗：≥10 GΩ//0.35 pF

4. 傳輸增益：-0.15dB

5. 輸出阻抗：＜50 Ω

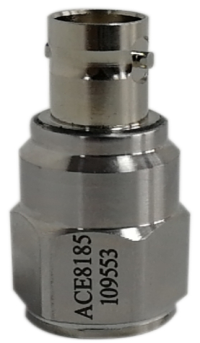

4、振動加速度計

1．類型：ICP型

2．靈敏度：≈ 50mV/g

3．頻率范圍：0.5 Hz~5kHz

4．測量峰值：1000g

5．溫度范圍：-40 ~ +120

6．重量：32g

7．接口：BNC

5、聲校準器

1. 執行標準：GB/T 15173-2010/IEC 60942:2003 1級

2. 頻率：1kHz±1Hz

3. 標稱聲壓級：94dB 和114dB

4. 聲壓級準確度：1級，±0.25dB

5. 總諧波失真：≤1%

6. 標配AWA8531型1/2″聲校準配合器

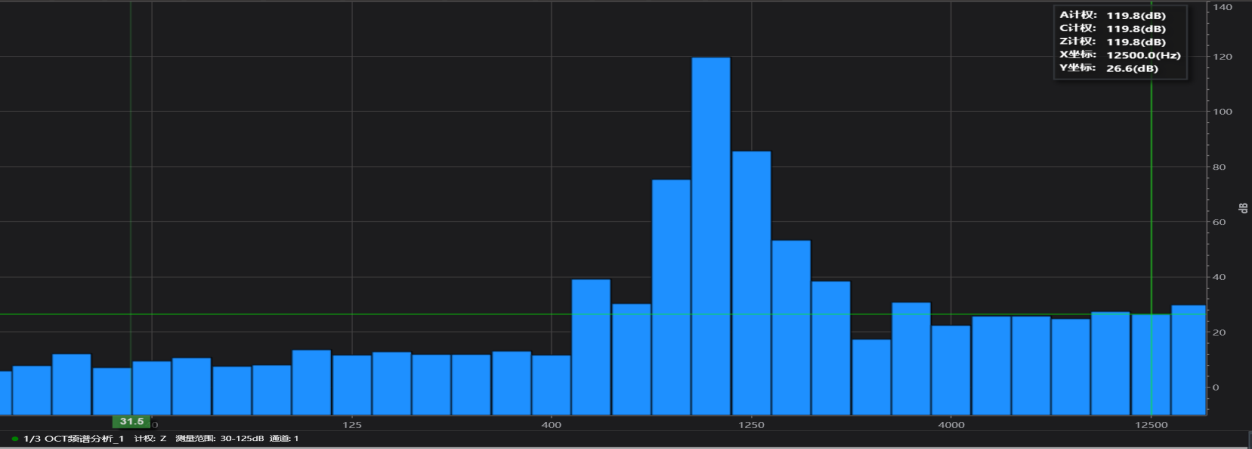

6、1/3 OCT分析軟件

1．符合標準：IEC61260 CLASS 1,GB/T3241 1級

2．頻率計權：A、C、Z可選

3．平均方式：線性、指數、恒誤差可選

4．可隨時間記錄分析結果，最小記錄間隔為0.01s

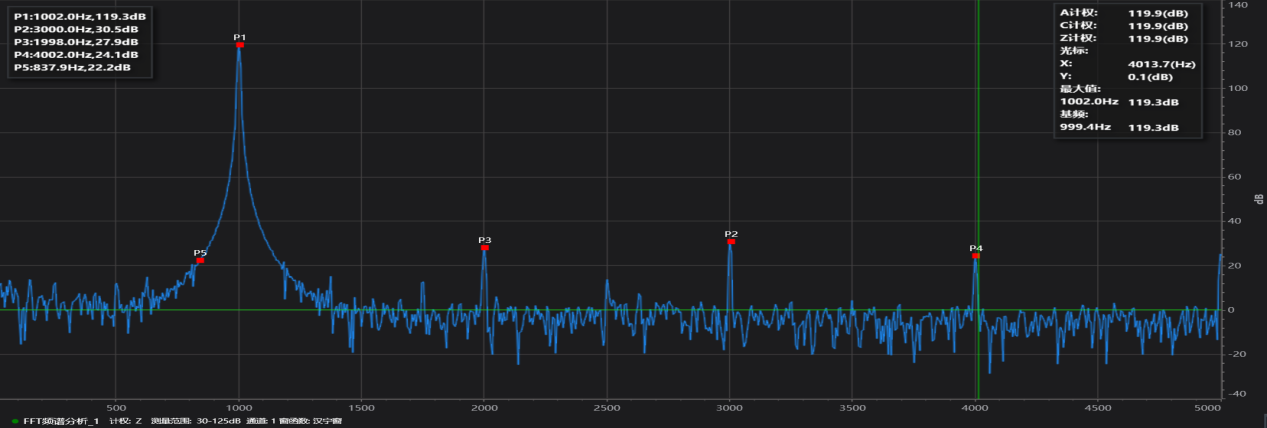

7、 FFT分析模塊性能

1、窗函數類型：漢寧窗、漢明窗、平頂窗、布萊克曼窗、梯形窗、三角窗、矩形窗

 2、FFT線數：256、512、1024、2048、4096、8192、16384、32768、65536

 3、平均方式：線性、指數

4、數據重疊率：0、25%、50%、75%

 5、特殊功能：互譜、諧波分析、超限測量、最大值保持等

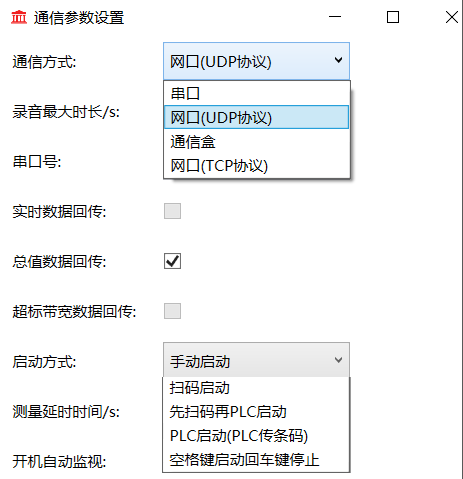

8、生產線自動判斷軟件

通過網口、串口或IO通信模塊，與PLC等通信，實現起停判斷，數據回傳等



提供通信協議、通信例程及調試指導



原始波形、各分析數據可保存，方便后續查看分析。
