一、 概述

本方案提供錘擊法測量材料的固有頻率、阻尼系數等，并提供振動頻譜的窄帶分析功能；實現材料性能及產品振動性能的測試。后續根據需要，可方便的添加新的測量通道或分析模塊。

二、 方案特點

? 固有頻率測量、窄帶頻譜分析、錄音后分析等多功能支持。

? 豐富的后端分析軟件，功能擴展簡單

? 全中文操作界面

? 完全自主知識產權，升級、維護方便



三、 配置清單

序號	名稱	主要性能	數量
1	主機	2通道，前置級供電器、程控放大器及信號采集分析   后續可擴展通道	1
2	力錘	提供激勵信號及采集力信號	1
3	加速度計	單軸向加速度傳感器	1
4	阻抗變換器	將力錘、加速度傳感器的電荷信號轉換為電壓信號	2
5	FFT分析軟件	2通道窄帶頻譜分析	1
6	固有頻率測量軟件	采集振動、力信號，傳遞函數估計、固有頻率、阻尼系數	1
7	筆記本電腦	Dell品牌機，I5處理器、8g內存，256G固態硬盤 windows 10操作系統	1
8	總價	66800元（含稅）



四、 參數介紹



1、 多功能信號分析儀

多功能信號分析儀是一款利用計算機多媒體技術開發的信號分析儀器。多通道間嚴格同步，高精度采樣，可用在噪聲、振動等模擬信號的采集、頻譜分析及相關應用中。分析儀分信號發生器和信號采集器兩部分，發生器獨立兩通道，采集器獨立通道。采用網口進行數據通信，使用方便。

2.1.1采集部分主要技術指標

1、 輸入通道：2個

2、 輸入信號類型：電壓或ICP

3、 AD位數：24位

4、 動態范圍：大于110dB

5、 頻率范圍：0.1Hz～80kHz（1kHz為基準，誤差小于0.1dB）

6、  測量范圍：電壓10μV-10V(rms)

噪聲18 dB(A)～140dB(A)(配50mV靈敏度的傳聲器)

       振動0.03m/s2～10000m/s2(配1mV/(m/s2)加速度傳感器)

當傳感器靈敏度變化時，測量范圍將隨之不同。

7、 采樣頻率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz                                                                                                  可選

8、 輸入阻抗：>600kΩ||<200pF

9、 單獨轉速輸入通道



2.1.2 發生部分主要指標

1、 輸出通道：2個

2、采樣頻率：192kHz

3、 頻率范圍：10Hz~40kHz（1kHz為基準，誤差小于1dB）

4、 最大輸出幅度：10V（rms）

5、 諧波失真：<0.1% @2V

6、 輸出波形：正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波等

2、振動加速度計

1．類型：電荷型

2．靈敏度：≈0.2pC/m·s-2

3．頻率范圍：  2~20kHz

4．重量：1g，

5．安裝方式：膠粘

6．輸出接口： 側端LZ5

7．尺寸：Φ6x5mm

8．溫度范圍：-40 ~ +150

3、力錘

1. 靈敏度：4 pC/N

2. 最大沖擊力：5 kN

3. 錘重：0.35 kg

4. 錘長：25 cm

5. 錘頭直徑：Φ25

6. 四種材質緩沖頭：四氟乙烯、尼龍、鋁、不銹鋼

4、 FFT分析模塊性能

1、窗函數類型：漢寧窗、漢明窗、平頂窗、布萊克曼窗、梯形窗、三角窗、矩形窗

 2、FFT線數：256、512、1024、2048、4096、8192、16384、32768、65536

 3、平均方式：線性、指數

4、數據重疊率：0、25%、50%、75%

5、頻域計權：積分、微分、二次積分、二次微分

 6、特殊功能：峰值抓取、基頻測量、最大值保持、數字抽樣、時間等效值等

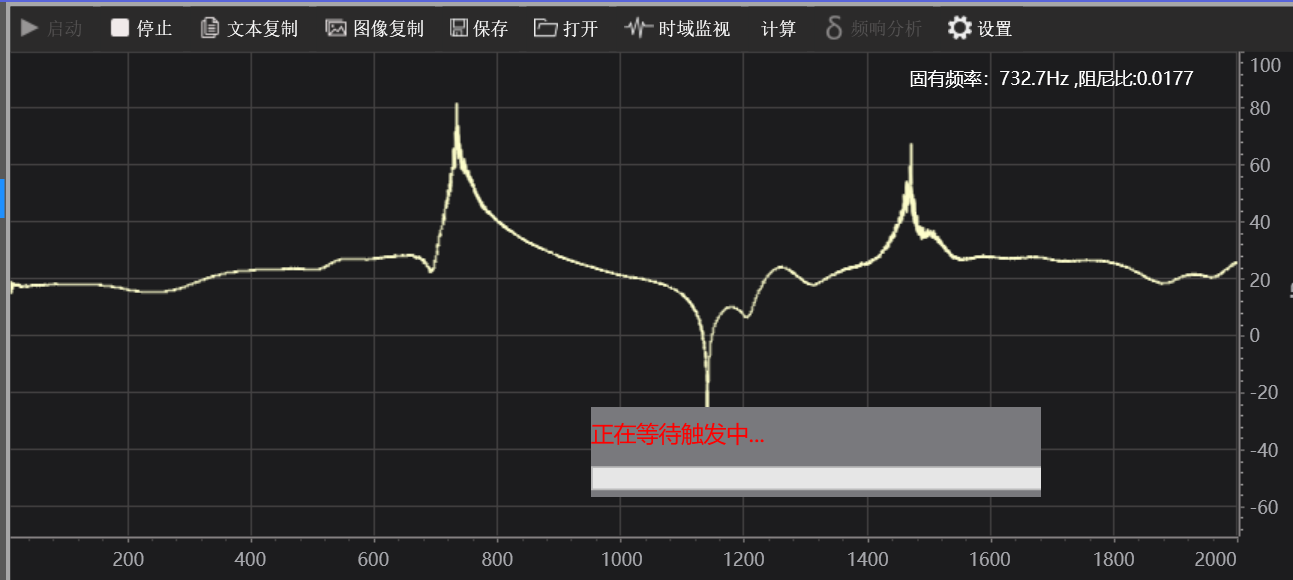

5、固有頻率測量軟件

1、固有頻率、阻尼比測量

2、自動觸發測量

3、多階次測量

4、錄音后分析

5、報表輸出
